Производство пластиковых изделий невозможно представить без качественной оснастки. Пресс-форма — это ключевой элемент, который определяет точность, производительность и себестоимость будущего продукта. От её конструкции зависит, насколько эффективным будет литьё, как долго прослужит сама форма и какую геометрию смогут иметь готовые детали. В этой статье мы разберём, что такое пресс-форма, из каких этапов состоит её изготовление, какие материалы используются и на что обратить внимание при заказе. Если вы задумываетесь о запуске собственного производства, полезно изучить возможности компаний, предлагающих полный цикл услуг, например, на сайте https://vpmat.ru/izgotovleniepressform.html.
Что такое пресс-форма и зачем она нужна

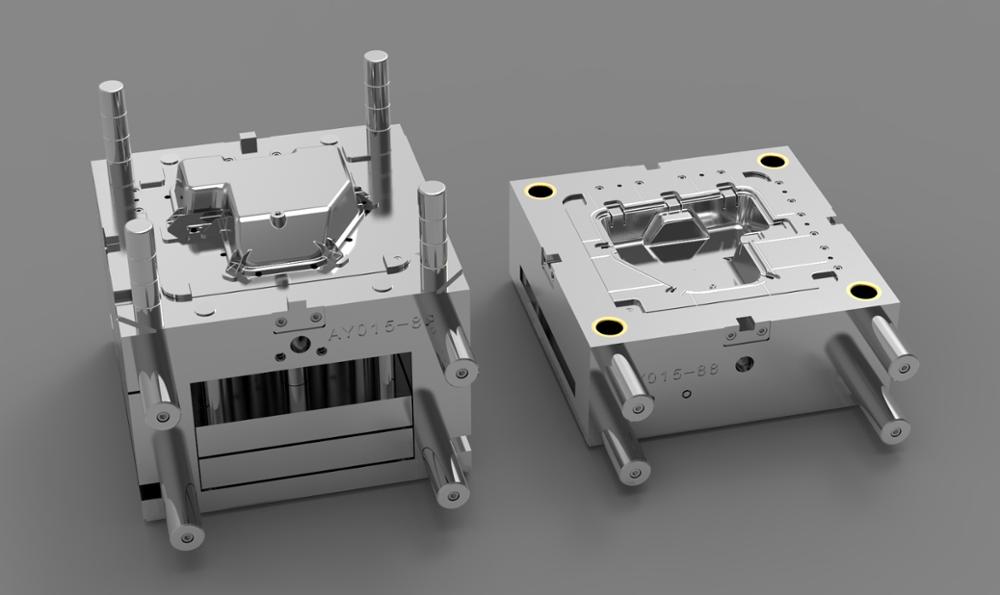

Пресс-форма — это металлическая оснастка, которая служит формой для заливки расплавленного пластика под давлением. Она состоит из двух половин (подвижной и неподвижной), которые при смыкании образуют полость, точно повторяющую контур будущей детали. Расплавленный полимер впрыскивается в эту полость, остывает и затвердевает, после чего форма раскрывается и готовое изделие извлекается.
Качество пресс-формы напрямую влияет на геометрию, точность размеров, внешний вид и прочность готовых изделий. Поэтому изготовление оснастки — это сложный инженерный процесс, требующий точных расчётов, выбора материалов и высокоточной обработки. Ошибки на этом этапе могут привести к браку, снижению производительности и дополнительным затратам на доработку.
Из каких этапов состоит изготовление пресс-форм
Процесс создания пресс-формы — это многоступенчатая процедура, требующая участия конструкторов, технологов и станочников. Каждый этап влияет на конечный результат, и пропускать его недопустимо.
Анализ конструкции и проектирование
Первый и самый важный этап — это разработка конструкторской документации. Заказчик может предоставить готовый чертёж или заказать проектирование «под ключ». На этом этапе специалисты изучают геометрию детали, требования к точности, предполагаемый объём производства и материал, из которого будет изготавливаться изделие. Также проводится анализ технологичности: проверяется, не будет ли проблем с заполнением формы, охлаждением или извлечением детали.
Важно, чтобы конструктор учёл усадку пластика, расположение литников и систему охлаждения. Неправильный расчёт может привести к деформации деталей или преждевременному износу оснастки. На этом этапе часто выявляются потенциальные риски, которые могут быть устранены на стадии проектирования.
Выбор материалов и изготовление
Для пресс-форм используют высокопрочные легированные стали, которые выдерживают многократные циклы нагрева и давления. Выбор марки стали зависит от ожидаемой стойкости оснастки: для небольших серий могут подойти более дешёвые материалы, для крупносерийного производства — износостойкие и термостойкие сплавы. Также используются специальные покрытия для защиты от коррозии и снижения трения.
Изготовление включает несколько операций: фрезерование, электроэрозионную обработку, шлифовку и полировку рабочих поверхностей. Современные технологии позволяют достигать микронной точности, что особенно важно для сложных деталей. После механической обработки проводится термообработка для придания стали необходимой твёрдости.
Испытания и сдача
Перед передачей заказчику пресс-форма проходит испытания. Проверяется герметичность, точность смыкания половин, работа системы охлаждения и извлечения готового изделия. Производится пробное литьё из того же материала, который будет использоваться в серийном производстве. Если выявляются дефекты (раковины, смещение литников, заусенцы), форма дорабатывается. После успешных испытаний составляется акт сдачи-приёмки.
Факторы, влияющие на сложность изготовления
Сложность пресс-формы зависит от нескольких параметров, которые учитываются при проектировании и ценообразовании.
Геометрия детали
Чем сложнее форма изделия, тем больше осей и движущихся частей потребуется. Например, для деталей с внутренними поднутрениями нужны дополнительные механизмы (выталкиватели, раздвижные керны), что усложняет конструкцию и увеличивает стоимость. Простые плоские детали дешевле и быстрее в изготовлении.
Серийность и стойкость
Если планируется выпуск нескольких тысяч деталей, требования к износостойкости формы выше, чем для мелкосерийного производства. Соответственно, и материалы выбираются более дорогие, и обработка требует большей точности. Для мелких серий могут использоваться более простые и недорогие оснастки, включая алюминиевые или даже 3D-печатные формы.
Материал литья
Температура плавления и текучесть пластика влияют на конструкцию пресс-формы. Для полимеров с высокой температурой плавления (например, полиамид) нужны более термостойкие стали и усиленная система охлаждения. Для легкотекучих материалов — более сложная литниковая система, чтобы избежать переполнения и раковин.
Как выбрать поставщика пресс-форм
Выбор подрядчика для изготовления пресс-форм — это критически важное решение. Ошибка здесь может стоить больших денег и времени.
Опыт и портфолио
Узнайте, сколько лет компания работает в этой сфере, и посмотрите примеры выполненных проектов. Опыт в вашей отрасли (например, автомобилестроение, медицина, товары народного потребления) будет большим плюсом. Запросите контакты клиентов для обратной связи.
Технические возможности
Уточните, какое оборудование используется для изготовления. Наличие современных станков с ЧПУ, электроэрозионных установок и измерительных машин гарантирует высокую точность. Также важно, чтобы у поставщика был собственный инструментальный цех — это сокращает сроки и упрощает контроль качества.
Сопровождение и гарантия
Хороший поставщик предлагает не только изготовление, но и доработку формы в процессе эксплуатации, гарантийное обслуживание и консультации по эксплуатации. Уточните, какие гарантии предоставляются на оснастку и какие условия замены в случае выявления дефектов.
Заключение
Изготовление пресс-форм — это сложный, но хорошо структурированный процесс, который требует профессионального подхода на всех этапах: от проектирования до сдачи в эксплуатацию. Правильно спроектированная и изготовленная оснастка обеспечивает качество деталей, стабильность процесса и окупаемость производства. Чтобы избежать ошибок, стоит выбирать проверенных поставщиков с опытом и современным оборудованием. Инвестиции в качественную пресс-форму окупаются долгим сроком службы и минимальным браком.
